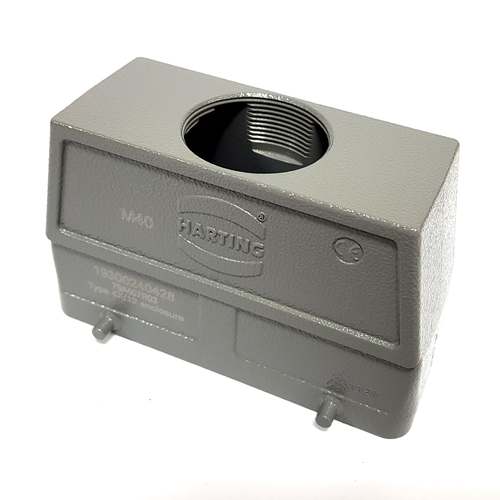

HARTING 19300240428 OBUDOWA Han 24B-gg-M40

Pokrywy i obudowy 24B.

Harting to kompleksowa oferta kaptur i obudów z serii Han 24B. Zgodność z szeroką gamą wkładek, modułów, ramek zawierających odpowiednie wkładki z serii Han D, DD, E, ES, EE, Com, E i Modular. Mocna metalowa obudowa zapewnia optymalną ochronę odpowiednich złączy. Wszystkie modele cechują się wysoką niezawodnością i doskonałą jakością.

Cechy i zalety

Metaliczny połysk
Dławiki kablowe w układzie metrycznym i brytyjskim są dostępne osobno, patrz nr kat 405-8845 i 212-7668
Opcja 1 lub 2 dźwigni blokujących na pokrywach oraz obudowy do montażu na przegrodzie lub na powierzchni

Ostrzeżenie

Złącza te nie powinny być łączone ani rozłączane pod obciążeniem elektrycznym. Złącza tego samego lub innego typu umieszczone w linii powinny być polaryzowane, aby zapobiec możliwości nieprawidłowego połączenia.
Zatwierdzenia

UL, CSA, SEV

Zakres 8 - (Harting Size 24B)

Te pokrywy i obudowy są zgodne z odpowiednimi wkładkami z serii Han® D, DD, E, ES, EE, Com, D AV, E AV i Modular. Tabela "kompatybilność" dotycząca typów pozycji 1 do 4 zawiera szczegóły związku poprzez wskazanie określonej serii wkładek Harting, wraz z numerem ewidencyjnym typowym dla każdego zakresu wkładek, Uwaga: Z serią AV Han D i E można używać tylko obudowy 114-8169. Wybierając wkładki z serii Modular, należy pamiętać, że w tych obudowach 24B mieści się sześć wkładek.
Dane techniczne
Atrybut Parametr
Typ Osłona złącza
Seria Han B
Rozmiar gwintu M40
Kod wielkości producenta 24B
Klasa IP IP65
Rozmiar 24B
Numer serii 1930
Typ obudowy Wpust górny
