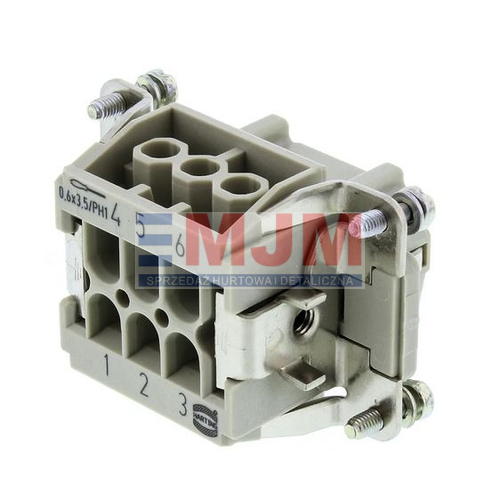

HARTING 09330062701 WKŁAD Han 6E-bu-s

Wkładki HAN E®

• styki: 6-48 (połączenie śrubowe – przewód csa 2,5 mm²
• wersje 32- i 48-stykowe wymagają dwóch wkładek stykowych na każdą połówkę złącza; standardowej wkładki o numerach od „1 do 16” lub „1 do 24” wkładki (m) lub (f) wraz z jedną wkładką o numerach od „17 do 32” lub „25 do 48” (m) lub (f).
• są one określone w tabeli cen, np. 32P + E (17 – 32)

Ostrzeżenie

Złącza te nie powinny być łączone ani rozłączane pod obciążeniem elektrycznym. Złącza tego samego lub innego typu umieszczone w linii powinny być polaryzowane, aby zapobiec możliwości nieprawidłowego połączenia.
Zatwierdzenia

UL, CSA, SEV

HAN E® 16A, seria śrubowa

Te wkładki Han E® są klasyfikowane jako 16 A. Są one przeznaczone do stosowania z pokrywami i obudowami. Wszystkie te pokrywy i obudowy są powiązane z określonym identyfikatorem Harting 'Size'. Szczegółowe informacje na temat tego związku znajdują się w tabeli "Zgodność", a także numery pokryw i obudów typowych dla każdego z serii.

Dane techniczne
Atrybut Parametr
Typ Wkładka złącza
Liczba styków 7
Prąd znamionowy 16A
Seria Han E
Rodzaj Żeński
Napięcie znamionowe 500 V
Liczba rzędów 2
Typ obudowy Prosty
