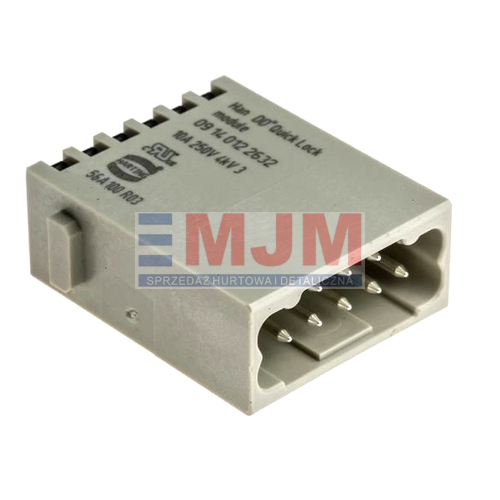

HARTING 09140122632 PRZYŁ. M. Han 12Mod-M-QL #

Szczegółowe dane produktu
Moduł HAN DD Quick Lock

12-drożne moduły HAN DD do szybkiego zamykania, męskie i żeńskie z innowacyjną technologią Han-Quick Lock, umożliwiającą montaż w terenie bez konieczności stosowania specjalnych narzędzi. Seria Han DD jest w pełni zgodna ze standardowym modułem Han DD, który posiada zaciski zaciskowe.

12-stykowe złącze
O obciążalności 10 A, 250 V.
Konstrukcja poliwęglanowa
Zakres temperatur od -40 do +125°C.

Normy

DIN EN 60664-1, DIN EN 61984

Harting Modular

Seria Han-Modular to system składający się z wstawek i ram, w które pasują moduły wkładek. Mogą one być montowane w standardowych obudowach Han®. System umożliwia różne konfiguracje wkładek w jednym zespole złącza. System modułowy Han-Modular został zaprojektowany z myślą o spełnieniu specyficznych wymagań poszczególnych klientów i zapewnia elastyczność przy rozważaniu połączeń dla linii sygnałowych, energetycznych i pneumatycznych, gdy wymagane jest rozwiązanie z jednym złączem oprócz jakości złącza do zaciskania, odpowiednim wyborem narzędzia do montażu jest podstawowy element niezawodnego połączenia. Harting oferuje odpowiednie narzędzia do zaciskania na różnych poziomach automatyzacji wszystkich złącz.
Dane techniczne
Atrybut Parametr
Typ Moduł Quick Lock
Liczba styków 12
Prąd znamionowy 10A
Pokrycie styku Srebro
Seria Han-Modular
Rodzaj Męski
Materiał styków Stop miedzi
Napięcie znamionowe 250 V
Metoda zakończenia Quick Lock
Typ obudowy Prosty
Numer serii 0914
Liczba rzędów 2
